超聲圍巖裂縫探測儀產品介紹：

超聲波圍巖裂隙探測儀（又名超聲波圍巖松動檢測儀），本儀器用于探測圍巖松動、裂隙范圍，為井巷設計與施工提供科學依據，儀器為礦用本質安全型?？捎糜谕咚沟V井、金屬礦井、隧道及地下工程圍巖定性評析。

超聲圍巖裂縫探測儀工作原理：

超聲波在巖體中的傳播速度與巖體受力狀態及裂隙程度有關，當圍巖裂隙（破裂逢）多時，波速相對于深 度完整無裂隙（未松動破壞）巖（煤）體的波速低。通過巖 石鉆孔 41～45mm)測出聲波縱波速度在圍巖鉆孔中的分布變化曲線或“時間——孔深”曲線，即可判定圍巖裂隙（松動）范圍。

縱波速度是通過測定鉆空中一定距離（探 頭長度）圍巖的聲波傳播時間計算出來的，測定原理如下公所示。發射換能器F在鉆孔中發射超 聲 波，沿鉆孔壁滑行傳播。發射換能器F發射超 聲 波的同時觸發計時路計時，當接收換能器I收到超 聲 波信息后停止計時s，測出聲波在F-I的傳播時間，由此計算出波速：

L

V =— ×103米/秒

s

式中L為換能器F-I間距，L=140mm，

s為測試時間數據，單位us.

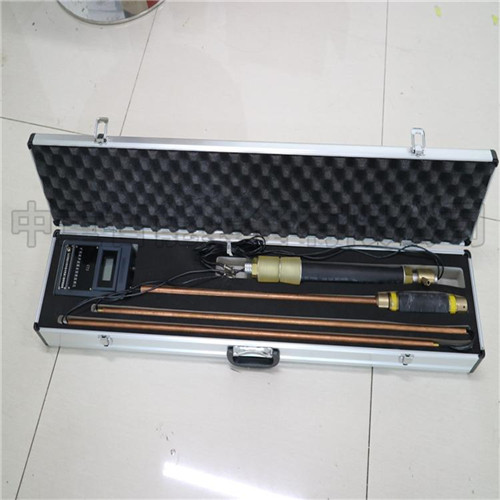

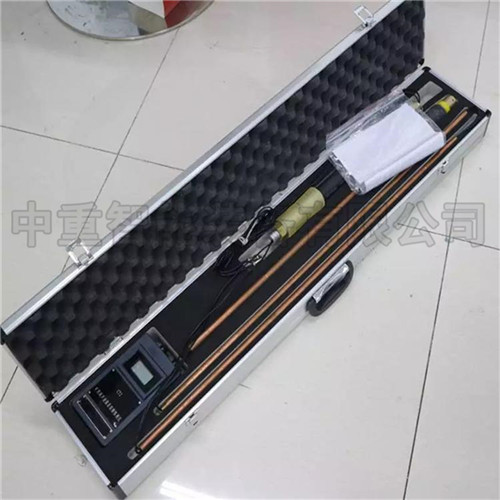

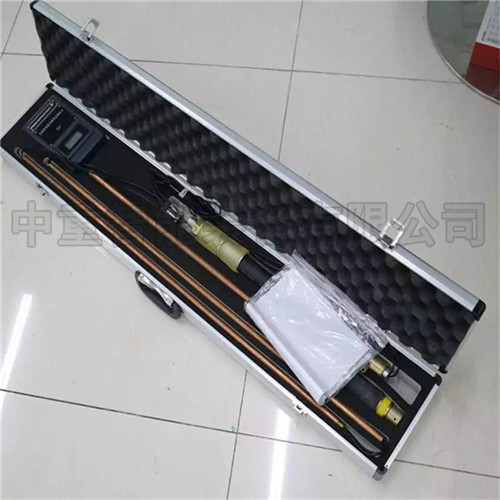

超聲波圍巖裂隙探測儀探頭及封孔器

探頭由發射換能器和接收換能器經由開槽塑封管連接組成，收發兩個換能器可互換使用，測管由銅管制成，每10cm有一尺度槽，共20節，螺紋聯接。換能器聯接塑料管，在仰斜測試時需要膠帶纏裹，以防漏水。

超聲波圍巖裂隙探測儀使用方法：

1、CT-2型超聲波圍巖裂隙探測儀測試前檢查

電源電壓:開機后，紅色電源指示燈亮。每組電池可則5~ 10個鉆孔。

探頭絕緣電阻:換能器正極對絕緣電阻應>500MQ ,否則將影響儀器的發射和接收能力，甚至不能正常工作。

簡易判別方法:將兩個換能器接線螺母分別接儀器左邊的發射接線柱，打開電源開關后每5-7秒應有一次“啪”的響聲，若不響說明換能器有問題，需檢查導線是否有開皮短路等現象或更換。

2、CT-2型超聲波圍巖裂隙探測儀工作如何進行：

A、鉆孔掃眼，清出孔中巖(煤)粉和碎石(煤)碴;

B、將探頭送至孔底，封孔器插入孔口并固定好(兩幫向下扎鉆孔不用封孔器) ;

C、注水：測桿尾端有連續水流出時，表明水已注滿;

D、測試讀數，將探頭向外逐次抽動10mm，讀數計時;

F、檢查記錄數據，決定是否復則，初步判定圍巖裂隙松動范圍。

特別注意不要隨意更改本安電路電氣參數及元器件的規格與型號，也不要改用其它電池，以免影響本質安全性能。

超聲波圍巖裂隙探測儀產品參數：

1、主機：

防爆類型:礦用本質安全型發射

電源: 450~500V

分辨率:0.1us

外型尺寸: 206*102*57 m

重量: 600g

2、探頭：

主頻:33KHz 外型尺寸: 36*220mm

導線:射頻電線20m 鉆孔直徑: 41~ 45mm(

3、電源：

電池: 6節5號普通堿性干電池

工作電壓: 5V

工作電流: 80mA
