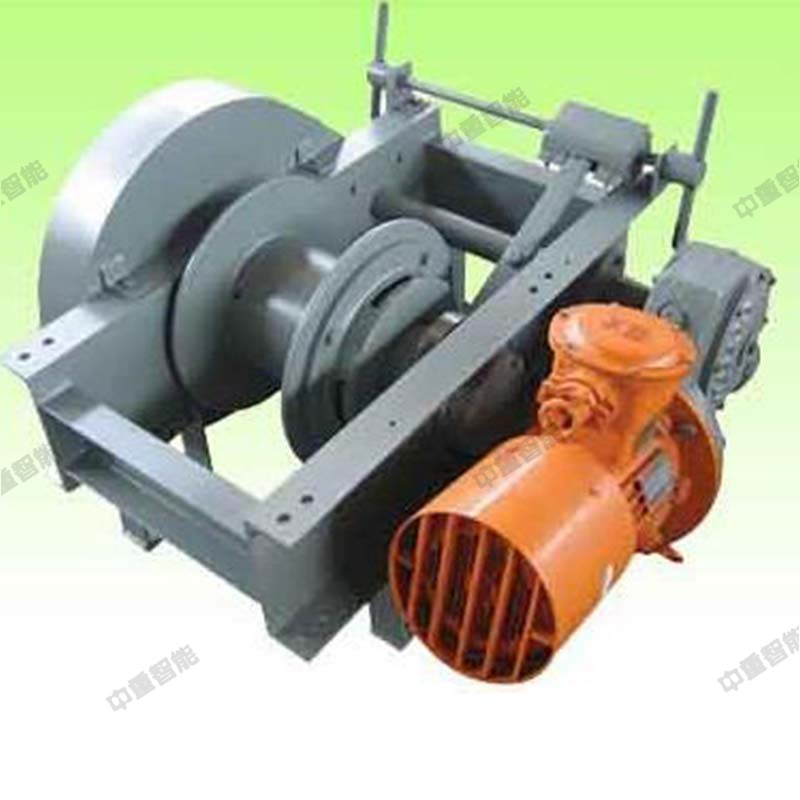

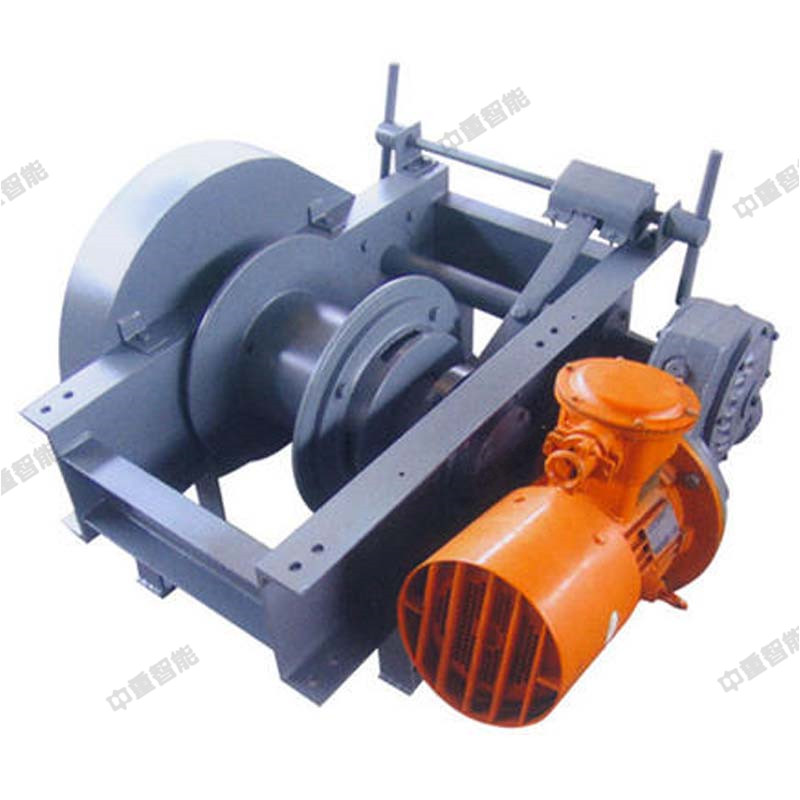

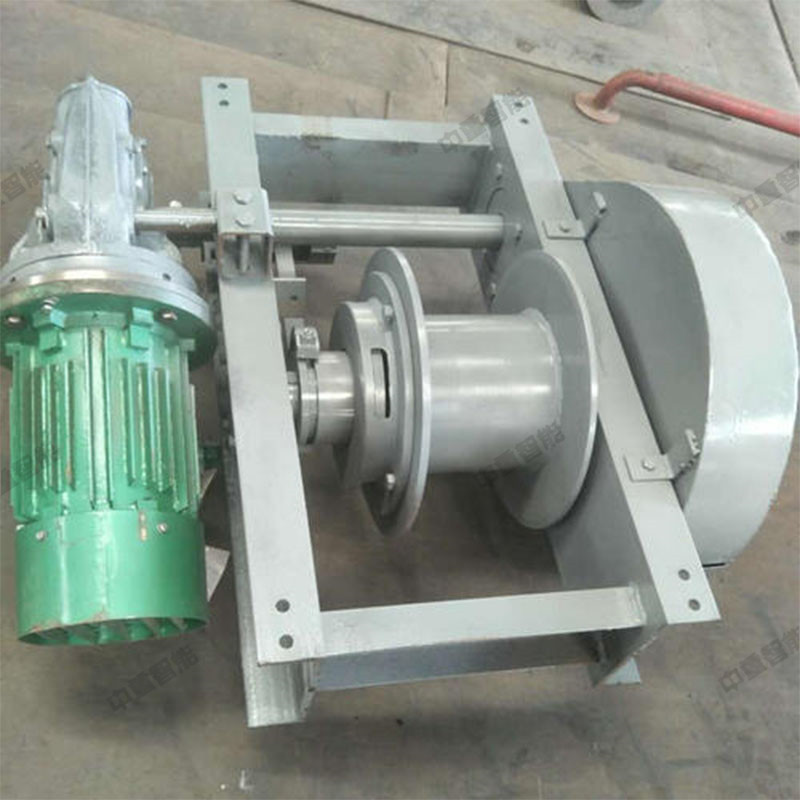

張緊絞車

張緊絞車能滿足阻燃芯輸送帶的伸張率過大的張緊要求，特別是500米以上長距離帶式輸送機的張緊要求，可避免長距離帶式輸送機啟動時產生的波動現象。其優點是張緊行程調整范圍大、張緊力控制方便、張緊速度平穩可調。因此該裝置在礦用帶式輸送機上得到廣泛應用。
張緊絞車技術參數
型號：JZB-6
鋼絲繩最大靜張力 60 KN
鋼絲繩最大繩速 0.129 m/s
卷筒最大容繩量 210 m
鋼絲繩直徑 15.5 mm
鋼絲繩纏繞層數 11
總減速比 280]
卷筒 直徑 mm 260
卷筒寬度 mm 240
電機型號 DSB7.5-4 功率 7.5 KW
轉速 r/min 1470 1120*1203*802mm
JZB-3張緊絞車
型號：JZB-3
絲繩最大靜張力：30 KN
鋼絲繩最大繩速：0.117 m/s
卷筒最大容繩量：170 m
鋼絲繩直徑：14 mm
鋼絲繩纏繞層數：9
總減速比：275
卷筒直徑：260 mm
寬度：240 mm
電機型號：DSB4-4
功率：4 KW
轉速：1470 r/min
外形尺寸：1120*1189*704 mm

尾輪
尾輪裝置的滾輪導軌是對鋼絲繩在張緊時起導向作用，鋼絲繩在運行中張緊力發生變化時，通過滾輪在滾輪導軌內的前后移動，達到隨時調節鋼絲繩在運行中的張力和撓度，以保證牽引索的張力和撓度以及驅動輪的摩擦力的要求。
張緊裝置
張緊裝置主要由滑輪和滾輪、張緊小車、重錘、張緊鋼絲繩等組成。其主要作用是隨時調節牽引索在運行過程中的張力，保證牽引索在驅動輪上的摩擦力的要求。
張緊小車
張緊小車主要由手輪1、減速器2、聯軸器3、卷筒4、軸承座5、滑輪6等組成。張緊小車隨時調節行程，防止重錘落地和沖頂。
重錘
由配重塊1、單滑輪2和鋼絲繩3等組成。重錘一般應設置在線路張力較小的最低點，起調節牽引索的張力作用。以保證設計的給定值。
