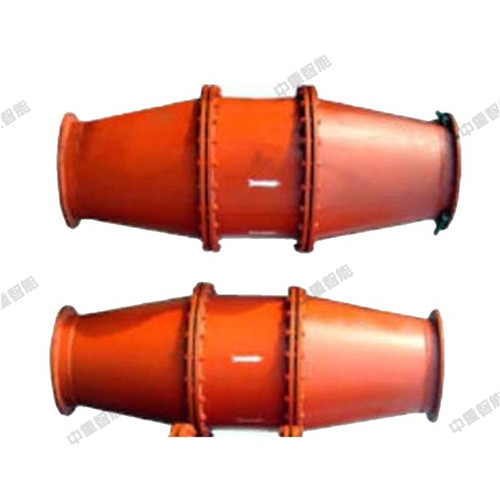

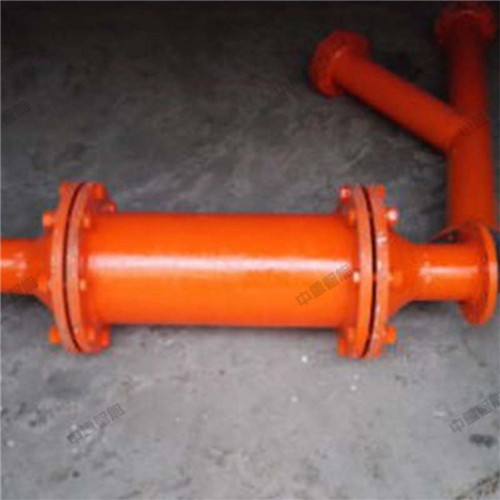

FHQ-3管路防爆防回火裝置

防回火裝置產品介紹:

礦用防回火裝置的型號為FHQ型，防回火裝置是一種用于煤礦瓦斯管路爆炸和燃燒時防止回火的專用裝置，應用比較廣泛。CMGK111利用銅網的散熱作用，達到隔絕火焰的傳播。此套防回火裝置與防爆器共同屬于瓦斯抽放與利用系統必備的安全設施。防回火裝置適用于安裝在瓦斯輸出管系統，一般安裝在距用戶或瓦斯泵較近的地點，防回火裝置起到保護礦井上下、抽放泵站及用戶的安全。

適用范圍主要安裝在瓦斯抽放泵進出氣端起保護作用，當泵或泵出氣端發生意外事故時，防止產生的沖擊波破壞抽放系統，并阻斷產生的火焰沿抽放管路傳導，防止事故擴大。防回火裝置是瓦斯抽放與利用系統必備的安全設施。安裝在抽放瓦斯泵吸氣側和排氣端的管路上，起到保護礦井上下、抽放泵設備及用戶的安全。利用銅網散熱作用，達到隔絕火焰的傳播

防回火裝置產品參數：

防回火裝置共分為FHQ-0～12型共13種規格，

對應瓦斯抽放管路進出口管徑為：DN150–DN1000。

適用抽放系統管徑：150、200、250、300、350、400、450、500、600、700、800、1000mm(可根據用戶要求設計制造其它抽放系統管徑)。

工作壓力(表壓)：≤0.04MPa。

型號FHQ-1 FHQ-2 FHQ-3 FHQ-4 FHQ-5 FHQ-6

長度(mm) 1550 1650 1750 1780 1815 1860

連接管直徑(mm) 200 250 300 350 400 450

銅絲網層數(層) 6 6 6 6 6 6

銅絲網直徑(mm) 400 450 500 550 600 650

質量(kg) 310 330 380 450 510 620
